【YBX3-160L-26- YBX3-315M-6】 【11-90Kw】【15-122.4HP】 موتور سه‌فاز ناهم‌سنج با جلوگیری از شعله

سری موتور YBX3 با کارایی بالا و ضدآتش سه فاز غیرهمگام، نسخه ارتقاء یافته ما از سری موتور ضدآتش YB2 است. این سری موتور دارای حجم کم، وزن سبک، ظاهر زیبا، عملکرد قابل اتکا، طول عمر بالا، عملکرد برجسته و نصب، عملیات و نگهداری آسان است.

سطح توان و ابعاد نصب موتور سری، با استاندارد IEC مطابقت دارد و رابطه هماهنگی مشابه با استاندارد آلمانی DiN42673 دارد. این موضوع برای جورآوری تجهیزات صادراتی و معرفی قطعات یدکی تجهیزات مفید است.

عملکرد ضد شعله موتور سری با استاندارد GB3836.1-2010 محیط‌های انفجاری - بخش 1: تجهیزات. الزامات کلی و GB3836.2-2010 محیط‌های انفجاری - بخش 2: تجهیزات با جعبه ضد شعله "d" حمایت، هماهنگ است. همچنین، نوع ضد شعله بر اساس 60079-1، BS4683 و EN50018 تهیه شده است. نشان ضد شعله Ex d | Md، Ex d |A T4 GB، Ex d IIB T4 GB است که برای محیط‌های انفجاری مناسب است.

برای تجهیزات Ex d I Md که در محیط متان انفجاری معدن نصب می‌شوند، سطح حمایت "بالا" دارد. این سطح عملکرد ایمن کافی دارد و امکان ایجاد منبع اشتعال را در طول عملکرد عادی تجهیزات یا تحت شرایط خرابی پیش‌بینی‌شده، تا زمانی که گاز به صورت غیرمنتظره ظاهر شود و قبل از قطع توان تجهیزات، غیرممکن می‌سازد. این برای تجهیزات الکتریکی برای صفحه کاری غیراستخراجی مناسب است.

Ex d |A T4 GB، Ex d IIB T4 GB برای تجهیزات قابل استفاده در محیط‌های گازی انفجاری، به جز معدن زغال سنگ، مناسب است. با سطح حمایت "بالا"، منبعی برای اشتعال نخواهد بود هنگام عملکرد عادی یا تحت شرایط خطای پیش‌بینی‌شده.

بر اساس موتور سری پایه YBX3، می‌تواند به صورت موتور YBX3-W (نوع فضای باز)، YBX3-TH (نوع داخلی مناطق مرطوب استوایی)، YBX3-WTH (نوع فضای باز مناطق مرطوب استوایی)، YBX3-TA (نوع داخلی مناطق خشک استوایی)، YBX3-WTA (نوع فضای باز مناطق خشک استوایی)، YBX3-T (نوع داخلی مناطق استوایی)، YBX3-WT (نوع فضای باز مناطق استوایی) و YBX3-WF1 (نوع فضای باز با مقاومت متوسط ضد کوروزیون) و غیره در شرایط آب و هوایی مختلف تولید شود.

شاخص کارایی موتور این سری به درجه کارایی سطح 3 طبق استاندارد GB 19613-2020 رسیده است که شامل کمترین مقادیر مجاز کارایی انرژی و دسته‌بندی کارایی انرژی برای موتورهای سه‌فازی ناهم‌سنج نیمه‌مدیومی است، که معادل lE3 استاندارد IEC60034-30 می‌باشد.

ویژگی‌های ساختاری

1. ساختار ضد شعله برای گواهینامه‌های Ex d I Md, Ex d IA T4 Gb, Ex d IIB T4 Gb در دسترس است. 1) Ex d I Md برای محیط غیر معدن که زیر چاه معدن زغال سنگ با ترکیب انفجاری متان یا گرد و غبار زغال سنگ مناسب است. 2) Ex d |A T4 Gb, Ex d IIB T4 Gb برای دسته ll، کلاس A و دسته ll، کلاس B در دسته‌بندی دما T1, T2, T3, T4 در محیط‌هایی که ترکیب انفجاری وجود دارد، مناسب است.
2. درجه حمایت برای جعبه اصلی موتورها IP55, IP56, IP66 است.
3. فرم سرمایش IC411 است.
4. پیچ‌های استاتور از عایق کلاس F تشکیل شده‌اند و به ایجاد حاشیه ایمنی بزرگ در بالا آمدن دما و طول عمر کاربردی بلند اطمینان می‌ورزند.
5. یک توده استوانه‌ای به موتورها وصل شده است که توسط کوپلینگ یا دنده‌های دندانه‌دار رانده می‌شود.
6. پیچ‌های استاتور با سیم گرد پوششی پلی استر انبال شده‌اند که دارای قدرت بالا هستند و سپس با فرآیند نفوذ تحت فشار خلاء (VIP) معالجه می‌شوند تا به یک کلیه یکپارچه تبدیل شوند. بنابراین، عایق‌کننده پیچ‌ها در ویژگی‌های الکتریکی و مکانیکی، مقاومت نسبت به رطوبت و پایداری حرارتی بسیار مناسب است.
7. روتورها از آلومینیوم غلتکی ساخته شده‌اند و به صورت دینامیکی تعادل یافته‌اند تا موتور به طور滑顺 با ارتعاش کم و نویز پایین عمل کند.
8. هسته‌های استاتور و روتر از بلیت فولاد الکتریکی کلاس بالا با نفوذپذیری بالا و ضیاع کم لایه‌بندی شده‌اند، که باعث می‌شود موتورها دارای ضیاع کم و کارایی بالا باشند.
9. موتورها با دستگاه‌های چرخنده با ارتعاش کم و نویز کم برای موتورها، ویژه تجهیز شده‌اند. برای موتورهای با اندازه قاب 132 و پایین‌تر، از چرخنده‌های کُره‌ای دوطرفه محافظت‌شده استفاده می‌شود و جلاوه فلزی در انتهای راننده با فشار مناسب روی چرخنده‌ها فشرده می‌شود تا ارتعاش و نویز تولید شده در عملکرد موتور را به طور مؤثر محدود کند. برای موتورهای با اندازه قاب 160 و بالاتر، از چرخنده‌های دارای پوشش داخلی و خارجی استفاده می‌شود و حلقه‌های نگهداری در موقعیت چرخنده‌ها روی محورها تجهیز می‌شوند تا حرکت محوری روتر را به طور کارآمد جلوگیری کنند. به منظور عملکرد امن و قابل اتکا، چرخنده‌های موتورهای با اندازه قاب 160 و بالاتر با لوازم چرب کردن تجهیز می‌شوند که اجازه می‌دهد بدون متوقف کردن موتور، چربکار را صرف یا تجدید کنید. برای اندازه قاب 250 و بالاتر، مکان‌های مونتاژ سنسورهای نظارت بر دما چرخنده‌ها به طور پیش‌فرض تعیین می‌شود.
10. مروارید موتور، هود هوایی: سری موتور از مروارید پلاستیک ضد استاتیک استفاده می‌کند که دارای جرم چرخشی کوچک و زیان کمی است. مروارید سری به شکل قابل اعتماد با محور با کلید متصل می‌شود. هود هوایی ساختار فولادین دارد. این طراحی بزرگترین منطقه تهویه را تحت شرط جلوگیری از ورود مواد خارجی به اندازه معین فراهم می‌آورد که مسیر هوای صاف را به دست می‌دهد.

شرایط خدمت

شرایط الکتریکی

1. جهت تنش نامه: 380، 660، 1140، 380/660، 660/1140V
2. فرکانس نامه: 50Hz
3. نوع وظیفه: S1 وظیفه اجرای پیوسته نوع S1

شرایط

ارتفاع تا 1000 متر بالاتر از سطح دریا. دما محیطی که تحت تغییرات فصلی قرار دارد، مربوط به شرایط داخلی -20℃~+40℃ است.

YBX3 نوع پایه است، مناسب برای شرایط داخلی

YBX3-W برای شرایط خارجی

YBX3-TH برای شرایط رطوبتی حاره‌ای داخلی

YBX3-WTH برای شرایط رطوبتی حاره‌ای خارجی

YBX3-TA برای شرایط خشک حاره‌ای داخلی

YBX3-WTA برای شرایط خشک حاره‌ای خارجی

YBX3-T برای شرایط داخلی استوایی خشک

YBX3-WT برای شرایط بیرونی استوایی

YBX3-WF1 برای شرایط بیرونی با فساد شیمیایی متوسط

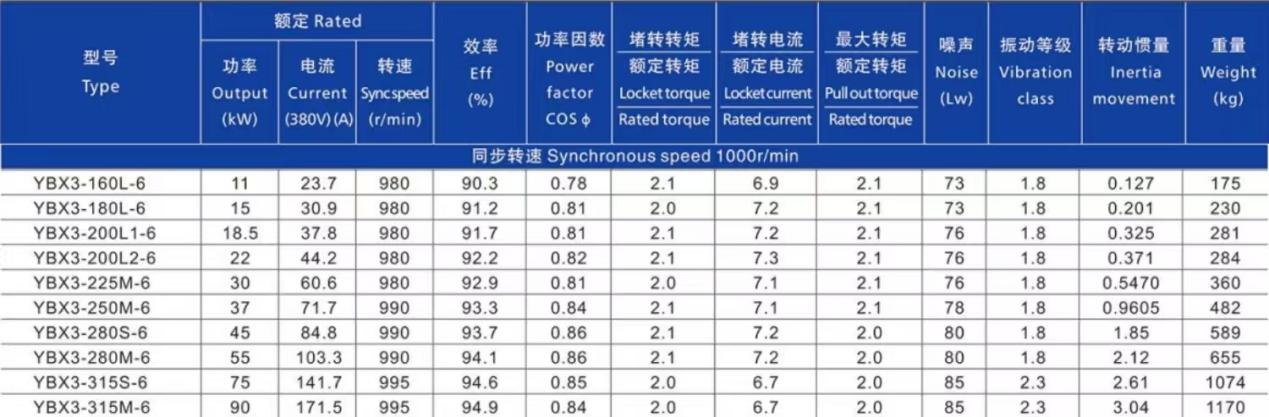

TECHNICALDATE
